齒輪是一種廣泛應用于機械傳動領域的核心元件，其性能和質量對整個機械系統的運行有著重要影響。為了進一步提高齒輪的性能和質量，必須進一步加強對高效精密磨削加工技術和表面控制技術的研究，持續推動行業發展。

　　一、齒輪磨削加工技術概述

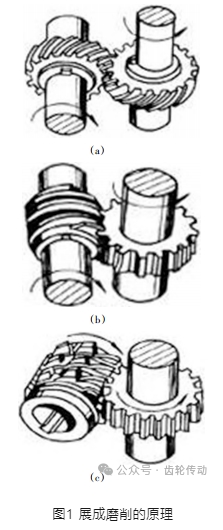

　　在現階段齒輪磨削加工中，依據砂輪和相對齒輪的運動軌跡，可以分為展成磨削和成形磨削兩類加工方法。其中，展成磨削(Generating Grinding)是其原理是利用砂輪和齒輪的嚙合運動，將砂輪的切削刃與齒輪的齒形相接觸，從而切削出齒輪的齒形，如圖1所示。由于該方法屬于嚙合運動，砂輪的切削刃可以精確地按照齒輪的齒形軌跡進行切削，并且砂輪的切削刃與齒輪的齒形相接觸，能夠有效地去除材料，所以具有較高的加工精度和加工效率，可以適用于各種類型的齒輪，包括直齒、斜齒、弧齒等，適用范圍較廣。

　　成形磨削(Form Grinding)則利用砂輪的形狀與齒輪的齒形相匹配，通過砂輪的切削作用，砂輪與齒輪進行相對運動，從而切削出齒輪的齒形。成形法的常用加工方法包括銑齒、成形插齒、拉齒、成形磨齒，其中最為常用的是銑齒。該類砂輪的形狀是預設的，所以在砂輪設計時相對簡單，并且砂輪的形狀和齒輪的齒形互相匹配，也具備較高的切削效率。但是加工精度較低，并且無法適用于各種類型的齒輪。所以在齒輪加工方法的選擇時，需要根據具體的加工需求和條件進行綜合考慮。

　　二、齒輪高效精密磨削加工技術

　　硬齒輪加工技術

　　硬齒面加工技術是一種針對齒輪加工要求較高的齒輪的加工技術。通常是指在第一次熱處理之后得到的齒面硬度較大的齒輪，即硬度值超過45HRC且精度等級要求高的齒輪。這種技術在滾齒、剃齒、磨齒和珩齒等精加工工序中得到廣泛應用。在硬齒面加工技術中，采用了一種新型的涂覆了防護涂層的滾齒刀具，這種刀具能夠減小刀具的磨損和更換，降低加工成本。同時，在磨齒的工藝中選用了性能良好的CBN砂輪作為磨具，這種砂輪具有高強度、高硬度、高耐磨性等優點，能夠有效提升齒輪表面的精度。當下常用的CBN砂輪有以下 4種：

　　①電鍍 CBN 砂輪。電鍍 CBN 砂輪可以用于珩磨和精磨齒輪，提高齒輪的精度和表面質量。由于電鍍工藝能夠控制砂輪的硬度和磨粒大小，所以電鍍CBN砂輪在精密磨削加工中具有一定的優勢，適用于大批量生產;

　　②燒結 CBN 砂輪。燒結 CBN 砂輪在齒輪磨削加工中主要用于高精度、高硬度的加工場合。例如，在高速齒輪磨削加工中，燒結 CBN 砂輪具有高強度和硬度，能夠提高磨削效率和加工精度。同時，燒結工藝能夠實現大規模生產，所以在批量較大的情況下，燒結 CBN 砂輪的經濟效益較為顯著;

　　③樹脂CBN砂輪。樹脂CBN砂輪在齒輪磨削加工中適用于各種復雜形狀的加工，如曲線齒、斜齒等。由于樹脂結合劑具有較好的韌性和抗沖擊性，能夠適應各種復雜形狀的加工，所以在一些特殊形狀的齒輪磨削中，樹脂CBN砂輪具有較好的應用效果;

　　④陶瓷結合劑CBN砂輪。該類砂輪具有高硬度和耐磨性，適用于高精度、高硬度的加工場合。同時，陶瓷結合劑具有較好的化學穩定性和耐熱性，能夠適應各種復雜形狀的加工。例如，在一些高速齒輪磨削加工中，陶瓷結合劑CBN砂輪具有較好的應用效果。實踐發現，基于硬齒面加工技術的滾齒齒輪精度能夠維持在 IT5 水平，利用超硬刀具來開展剃齒加工，齒輪精度增加了兩級，加工效率也得到了將近10倍的提升。

　　強力珩齒技術

　　強力珩齒技術是一種先進的齒輪精加工技術，其原理是利用齒輪形珩磨輪與被珩齒輪做嚙合運動，相當于一對交錯軸斜齒輪傳動，利用其齒面間的相對滑動速度和壓力來進行珩磨的一種齒面精加工方法。在具體實踐中，強力珩齒加工的切削力均勻，加工精度高且穩定。由于強力珩齒技術采用內嚙合方式，重合度大，參與切削的齒數多，切削力波動小，不易產生類似于剃齒加工中凹的缺陷，具有強制修正被珩齒輪誤差的作用。與此同時，強力珩齒技術依靠珩磨砂輪與齒面的相對滑動去除材料，切削力小，切削速度低，不會在齒面切削接觸區產生熱效應，避免了齒面燒傷。此外，強力珩齒技術可以減少加工工序，縮短加工時間，提高生產效率。強力珩齒技術適用于各種類型的齒輪加工，特別是對一些難以進行蝸桿砂輪磨齒加工或使用蝸桿砂輪磨齒加工經濟性較差的齒輪，如內齒輪、小模數齒輪等。在汽車、航空航天、能源等領域都有廣泛的應用。實踐研究發現，強力珩齒加工技術在熱處理變形及微缺陷修等方面都具備非常好的應用效果，修正量在 0.05mm以上，同時表面粗糙度也能夠控制在 Ra0.2μm，加工精度和效率都非常高。

　　齒輪多能場復合制造技術

　　隨著科學技術的發展 ，齒輪加工正在向高層次和深層次進行發展。齒輪成型制造中除了使用傳統機械加工工藝外，它結合了多種物理場的作用，包括機械能、熱能、電磁能等，以實現齒輪的高效、高精度、高質量制造。當下常用的有以下幾種復合制造技術：

　　①電化學復合制造。電化學復合制造技術是一種利用電化學反應和機械加工相結合的方法，通過電化學反應和機械加工的復合作用，可以在保證磨削效率的同時，提高磨削精度和表面質量。例如，利用電化學腐蝕技術對齒輪進行預處理，可以優化磨削路徑，減少磨削時間和成本;同時還可以通過電化學刻蝕技術，可以加速齒輪表面材料的去除速率，提高磨削效率;再者利用電化學拋光精確控制齒輪表面的粗糙度和形貌;

　　②激光復合制造。激光復合制造技術是一種利用激光束和機械加工相結合的方法，實現高效、高精度、低成本的制造技術。在齒輪高效精密磨削中，可以利用激光束的高能量密度，加速齒輪表面材料的去除速率，提高磨削效率。同時還可以通過激光束的精確控制和快速掃描特性，優化磨削路徑和加工軌跡，提高磨削精度和表面質量。此外也可以利用通過激光熔覆技術，可以在齒輪表面形成一層具有高硬度、高耐磨性的涂層，提高齒輪的表面質量和使用壽命。在具體加工實踐中，需要基于齒輪加工特性以及材料去除機制，綜合選擇一種或者多種特種能場與機械能場進行耦合，從而進一步提升齒輪加工的精度和效率。

　　三、齒輪高效精密磨削加工中表面的完整性控制

　　影響齒輪表面完整性的因素

　　磨削表面殘余應力 、表面形貌和表面顯微硬度與齒輪表面完整性之間存在密切的關系。

　　①磨削表面殘余應力。磨削過程中，由于砂輪與工件之間的摩擦和磨削熱等因素，會在工件表面產生殘余應力。殘余應力會導致工件表面產生微小變形，影響齒輪的精度和壽命。適當的殘余應力可以提高齒輪表面的耐磨性和抗疲勞性能，但過大的殘余應力會導致表面裂紋和剝落等缺陷;

　　②表面形貌。磨削表面的形貌對齒輪表面的完整性有很大的影響。表面粗糙度過大或存在毛刺、劃痕等缺陷會導致齒輪在運行中產生噪音和振動，影響其使用性能。表面形貌的質量還會影響齒輪的耐磨性和抗疲勞性能;

　　③表面顯微硬度。磨削后的表面顯微硬度可以提高齒輪表面的耐磨性和抗疲勞性能。但過高的硬度會導致脆性增加，降低抗沖擊能力。因此，需要根據齒輪的使用要求選擇適當的表面硬度。

　　齒輪表面的完整性控制技術

　　為了盡可能提高齒輪磨削加工的精度，實現對齒輪表面的完整性控制。在具體加工過程中，一方面需要做好齒輪磨削加工的前處理，選用具有適當硬度和韌性的工件材料，并進行嚴格的質量控制，以保證在磨削過程中不易產生塑性變形和裂紋。對高精度齒輪，還需要進行預處理和熱處理等工序，以消除材料內部的缺陷和應力，提高表面完整性;另一方面則需要從磨削工藝參數和工藝控制方面入手進行優化。如根據齒輪的材料、尺寸和加工要求，選擇合適的砂輪類型、磨削液種類和濃度、磨削速度、進給速度等參數，通過試驗和仿真分析，優化磨削工藝和參數，以減少磨削過程中的熱影響和微裂紋，提高表面質量;合理選擇和使用冷卻液，以減少磨削區的溫度升高，防止工件表面燒傷和裂紋產生;積極引進和應用先進的磨削技術和設備，如超高速磨削、激光輔助磨削、超聲振動磨削等，以提高磨削效率和表面質量，減少缺陷的產生。同時，還需要從殘余應力、表面形貌和顯微硬度等方面綜合分析表面完整性，找出薄弱環節，制定針對性措施。采用有限元分析、數值模擬和實驗驗證等方法，對表面完整性進行多層次、多尺度的分析和評估。此外，還可以采用逆向工程技術，將齒輪的最終成品或關鍵零部件進行三維掃描和數據分析，以獲取精確的幾何形狀和表面結構信息，以便于為工藝技術優化提供參考。

　　四、結束語

　　總之，通過合理應用高效精密磨削加工和表面完整性控制技術，能夠提高齒輪的磨削加工精度和效率能夠，提高齒輪的質量和性能，降低齒輪噪音和振動，提高齒輪傳動效率，延長齒輪使用壽命。但是隨著科技的發展，在今后仍需加強人工智能、機器人技術在齒輪精密磨削加工中的研究應用，不斷促進行業進行發展。

　　參考文獻略.
