隨著新能源汽車產業的蓬勃發展，其核心零部件之一的減速器齒輪的加工工藝顯得尤為重要。當前新能源汽車減速器齒輪加工工藝面臨著諸多挑戰，如加工精度不足、表面質量不穩定、NVH 性能不佳等問題。因此對齒輪加工工藝進行優化并探索有效的 NVH 性能改善方法成為當前研究的熱點和難點。本文旨在系統梳理新能源汽車減速器齒輪加工工藝的現狀，提出針對性的優化策略為新能源汽車產業的可持續發展提供有力支撐。
一、新能源汽車減速器齒輪加工工藝現狀
現有加工工藝概述

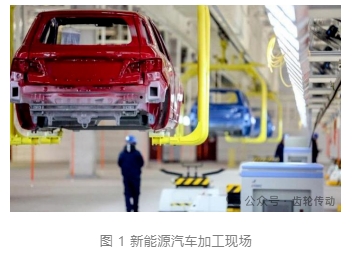

新能源汽車作為當今汽車工業的發展趨勢，其核心技術的不斷突破與進步是推動其迅猛發展的關鍵。在新能源汽車的眾多核心技術中減速器齒輪的加工工藝無疑是至關重要的一環。目前新能源汽車減速器齒輪的加工主要依賴于高精度數控機床和先進的切削工具，通過精密的切削和磨削工藝實現齒輪的高精度制造。新能源汽車減速器齒輪的加工過程包括毛坯制備、粗加工、半精加工、精加工和熱處理等多個環節。毛坯制備階段通常采用鍛造或鑄造工藝，獲得齒輪的基本形狀和尺寸。隨后通過粗加工去除多余材料為后續的精加工奠定基礎。半精加工階段則進一步調整齒輪的尺寸和形狀，使其接近最終要求。精加工階段則是實現齒輪高精度制造的關鍵，通過高精度的切削和磨削工藝確保齒輪的尺寸精度、形狀精度和表面質量達到設計要求。熱處理工藝用于提高齒輪的硬度和耐磨性，增強齒輪的使用性能。隨著科技的不斷進步新能源汽車減速器齒輪的加工工藝也在不斷創新和優化。新型切削工具和切削液的應用提高了加工效率和加工質量;高精度測量技術和在線檢測技術的應用實現了對齒輪加工過程的實時監控和質量控制;智能化制造和數字化技術的應用推動了齒輪加工過程的自動化和智能化水平提升。新能源汽車加工現場如圖 1 所示：
加工工藝存在的問題與挑戰

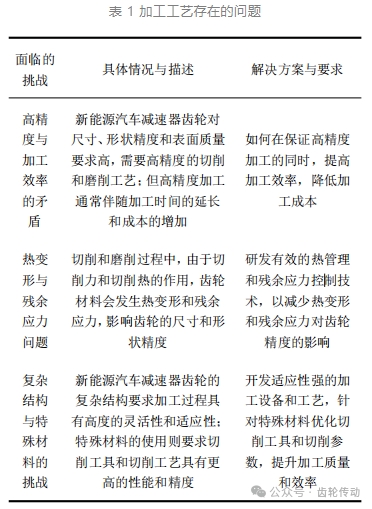

盡管新能源汽車減速器齒輪的加工工藝已經取得了顯著的進步，但在實際生產過程中仍存在一些問題和挑戰。高精度加工要求與加工效率之間的矛盾是亟待解決的問題。新能源汽車減速器齒輪對尺寸精度、形狀精度和表面質量的要求極高，這要求加工過程中必須采用高精度的切削和磨削工藝。然而高精度加工往往意味著加工時間的延長和加工成本的增加，如何在保證加工精度的同時提高加工效率是當前加工工藝面臨的重要挑戰。加工過程中的熱變形和殘余應力問題也是影響齒輪加工質量的關鍵因素。在切削和磨削過程中由于切削力和切削熱的作用齒輪材料會發生熱變形和殘余應力，導致齒輪的尺寸精度和形狀精度發生變化。因此如何有效控制加工過程中的熱變形和殘余應力是提升齒輪加工質量的關鍵所在。此外新能源汽車減速器齒輪的復雜結構和特殊材料也給加工工藝帶來了難度。齒輪的復雜結構要求加工過程中必須具備高度的靈活性和適應性;而特殊材料的使用則要求切削工具和切削工藝必須具備更高的性能和精度。這些都對加工工藝的創新和優化提出了更高的要求。加工工藝存在的問題如表 1 所示：
國內外研究現狀對比
在新能源汽車減速器齒輪加工工藝的研究方面國內外學者和科研機構都進行了大量的探索和實踐。從總體上看國外在新能源汽車減速器齒輪加工工藝的研究和應用方面處于領先地位，擁有更為先進的加工設備和工藝技術。國外的研究機構和企業注重基礎研究和應用研究的結合，通過深入研究齒輪加工過程中的切削力、切削熱、材料性能等因素對加工質量的影響，提出了一系列有效的優化措施和改進方案。同時他們還積極探索新型切削工具、切削液和測量技術的應用，推動齒輪加工工藝的不斷創新和進步。相比之下國內在新能源汽車減速器齒輪加工工藝的研究和應用方面還有一定的差距。雖然近年來國內的研究機構和企業也取得了一些重要的研究成果和突破，但在高精度加工、加工效率、加工質量等方面仍有待進一步提升。此外國內在新型切削工具、切削液和測量技術的應用方面也還有一定的滯后，需要加強與國際先進水平的交流與合作。然而值得注意的是國內在新能源汽車產業的發展速度和市場規模方面具有明顯優勢，這為齒輪加工工藝的研究和應用提供了廣闊的市場空間和良好的發展前景。
二、齒輪加工工藝優化策略
材料選擇與熱處理工藝優化
材料選擇作為齒輪加工的首個關鍵環節無疑扮演著至關重要的角色，它直接關系到齒輪的強度、硬度、耐磨性等核心性能的實現。在新能源汽車減速器齒輪的制造過程中不僅需要尋找那些具備高強度、高硬度、高耐磨性以及出色熱穩定性的材料，更需考慮到新能源汽車對于環保的特殊要求，因此選擇那些環保性能卓越的材料成為首選。而熱處理工藝作為提升齒輪性能的另一大法寶，同樣不容忽視。通過精心設計的熱處理流程能夠有效地消除材料內部的殘余應力，顯著增強齒輪的硬度和耐磨性。在這一過程中加熱溫度、保溫時間以及冷卻速度等參數的精準控制顯得尤為重要，它們共同確保齒輪性能能夠精準地達到預期標準。此外為了進一步提升齒輪的表面硬度和耐磨性還可以運用表面強化處理、滲碳、滲氮等先進技術，為齒輪的優異性能再添一層保障。
切削參數與刀具選擇優化
切削參數的選擇在齒輪加工中占據著舉足輕重的地位，它直接關系到齒輪的加工質量和效率。這一選擇并非簡單的數值確定，而是需要綜合考慮齒輪的材料特性、結構特點以及精度要求等諸多因素。切削速度、進給量、切削深度等參數的選擇需經過嚴謹?shù)挠嬎愫蛯嶒烌炞C，以確保加工過程的穩定性和高效性。通過精細調整這些切削參數不僅能夠減小切削力、降低切削溫度，從而減輕機床和刀具的負擔，提高刀具的使用壽命，還能顯著提升加工效率，縮短生產周期。這種優化不僅體現在單個齒輪的加工上，更能在批量生產中發揮巨大的經濟效益。與此同時刀具的選擇同樣至關重要。合適的刀具應具備與齒輪材料相匹配的幾何形狀以保證切削過程的順暢和穩定。此外高精度和高耐磨性是刀具選擇的兩大核心要素，它們直接決定了加工出的齒輪能否滿足精度要求以及刀具的使用壽命。而刀具的涂層技術則能在一定程度上提高刀具的切削性能和抗磨損能力，為齒輪的加工質量提供有力保障。
加工精度與表面質量控制
加工精度作為齒輪性能的關鍵保障，其重要性不容忽視。在齒輪的制造過程中每一道工序的加工精度都需得到嚴格控制，確保齒輪的尺寸、形狀和位置都精確無誤，以滿足設計要求和工程應用的需要。為實現這一目標需借助高精度數控機床的精密控制，結合先進的測量技術對齒輪加工過程進行實時監控。通過在線檢測技術可以及時發現加工過程中的偏差并迅速調整加工參數，確保齒輪的加工精度始終保持在預定范圍內。然而僅僅關注加工精度是不夠的。齒輪的表面質量同樣對其性能產生深遠影響。表面的粗糙度和波紋度等指標直接關系到齒輪的耐磨性和使用壽命。因此在加工過程中需通過優化切削參數、選用合適的磨削工藝等手段，努力提升齒輪的表面質量。此外為了進一步改善齒輪的表面性能還可以采用一系列表面處理技術。噴丸強化技術能夠有效提升齒輪表面的硬度和疲勞強度;激光熔覆技術則能在齒輪表面形成一層具有優異性能的涂層，進一步提高齒輪的耐磨性和耐腐蝕性。這些技術的運用無疑為齒輪的性能提升開辟了新的途徑。
加工過程仿真與工藝參數優化
隨著計算機技術的日新月異，加工過程仿真技術逐漸嶄露頭角成為優化齒輪加工工藝的得力助手。仿真軟件以其強大的模擬和分析能力為齒輪加工過程提供了前所未有的洞察。通過這些軟件得以深入剖析齒輪加工的每一個環節，預測可能遭遇的種種問題，從而為工藝參數的優化提供堅實的數據支撐。在仿真過程中可以根據具體的加工條件和要求，靈活設置仿真參數。這些參數涵蓋了切削力、切削溫度、刀具磨損等多個方面，它們的變化規律直接關系到齒輪的加工效果。通過對比不同參數組合下的仿真結果能夠發現隱藏在數據背后的規律，找到最佳的工藝參數組合，從而在提升加工效率的同時確保齒輪的加工質量達到最優。此外仿真軟件還具備優化設計的功能。通過對齒輪齒形、齒數、模數等關鍵參數進行精細調整能夠改善齒輪的傳動性能和承載能力，進一步提升減速器的整體性能。這種優化設計不僅提升了齒輪的性能，也為減速器的穩定運行提供了有力保障。
三、NVH 性能改善方法
NVH 性能評價指標與測試方法
NVH性能評價指標的確定是改善NVH性能的前提和基礎。常見的 NVH 評價指標包括聲壓級、振動加速度、聲品質等，這些指標能夠全面反映機械系統的噪聲和振動特性。在測試方法上常采用聲級計、加速度傳感器等設備進行數據采集并結合頻譜分析、時域分析等信號處理手段對 NVH 性能進行定量評估。具體而言聲壓級測試可以反映噪聲的大小和頻率分布為噪聲源的識別和降噪措施的設計提供依據;振動加速度測試則可以揭示機械系統的振動狀態和傳遞路徑為振動抑制和隔振設計提供指導。此外聲品質評價作為近年來興起的一種 NVH 性能評價指標，能夠綜合考慮聲音的響度、尖銳度、粗糙度等多個維度，為用戶提供更加全面的聽覺體驗評價。
齒輪結構設計與 NVH 性能關系
齒輪作為機械傳動系統的核心部件，其結構設計對 NVH 性能具有顯著影響。齒輪的齒形、齒數、模數等參數的選擇以及齒輪的材料、熱處理工藝等因素都會直接影響到齒輪的振動和噪聲特性。在齒輪結構設計中應充分考慮 NVH 性能的需求，通過優化齒形設計、采用低噪聲齒輪材料、提高齒輪加工精度等手段降低齒輪的振動和噪聲水平。同時還應關注齒輪傳動系統的整體設計，通過合理匹配齒輪參數、優化傳動比等方式實現整個傳動系統的 NVH 性能提升。此外隨著計算機仿真技術的發展，基于仿真軟件的齒輪 NVH 性能預測與優化也成了一種有效的手段。通過建立齒輪傳動系統的仿真模型可以模擬不同設計參數下的 NVH 性能表現，為設計方案的優化提供有力支持。
齒輪減振降噪技術的應用
針對齒輪傳動系統的 NVH 性能問題一系列減振降噪技術得到了廣泛應用。這些技術包括被動控制技術和主動控制技術兩大類。被動控制技術主要通過改變齒輪結構、采用阻尼材料等方式降低齒輪的振動和噪聲水平。例如通過在齒輪表面涂覆阻尼涂層或安裝阻尼環可以有效吸收振動能量，減少齒輪的振動幅度和噪聲輻射。此外采用新型的低噪聲齒輪材料和熱處理工藝也可以從根本上改善齒輪的 NVH 性能。主動控制技術則通過引入外部能量源對齒輪傳動系統的振動和噪聲進行主動抑制。常見的主動控制技術包括主動控制減振器和主動噪聲控制技術等。這些技術能夠根據齒輪傳動系統的實時振動和噪聲狀態，自動調節控制參數，實現對振動和噪聲的有效控制。在實際應用中應根據具體的 NVH 性能需求和系統特點選擇合適的減振降噪技術。
本文全面分析了新能源汽車減速器齒輪加工工藝的現狀與問題，提出了針對性的優化策略。結果表明通過優化材料選擇、熱處理工藝、切削參數與刀具選擇以及加工精度與表面質量控制等方面可以顯著提高齒輪的加工質量和 NVH 性能。同時齒輪結構設計與 NVH 性能密切相關，合理的結構設計能夠有效降低齒輪的振動和噪聲。齒輪減振降噪技術的應用也為改善 NVH 性能提供了新的途徑。
參考文獻略.
