用途：

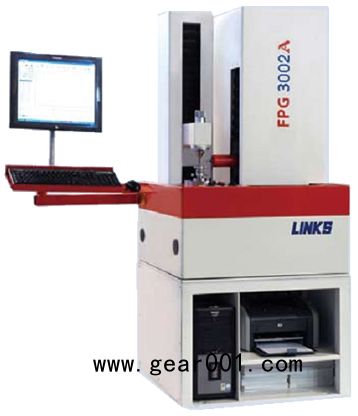

3002A型小模數齒輪測量機是一種中、小模數齒輪測量儀，它主要用于測量漸開線圓柱齒輪的齒廓偏差、螺旋線偏差、齒距偏差、齒圈徑向跳動偏差。該測量機可廣泛應用于汽車、摩托車、電動工具等行業的中、小規格齒輪檢測領域，比較適合生產車間檢查站或計量室使用。
特點：
●主機結構緊湊、測量精度高。測量主機采用四坐標測量系統，采用日本高性能交流伺服電機作為驅動元件，德國H E I D E N H A I N高精度圓光柵和英國 RENISHAW高精度金屬光柵尺作為位置傳感器，形成全閉環反饋控制，提高了系統的測量精度。
●軟件功能齊全，內容豐富。用戶可根據被測工件，選擇測量項目。圓柱齒輪測量結果按ISO 1328國際齒輪精度標準或DIN標準進行評值。對于特殊要 求，還可以進行齒廓公差帶（K形圖）、齒廓凸度、螺旋線公差帶（K形圖），齒向鼓度等項目的評定。
●操作方便，測量過程自動完成。被測工件在一次裝卡過程中，由計算機控制自動完成測量過程，提高了測量效率。
●控制面板直觀清晰，功能齊全。操作控制面板上的操縱桿和按鍵可以實現各運動部件的動作，而且各坐標軸的工作狀態均可由控制面板上的指示燈清 晰顯示，非常直觀。
●測頭具有一定的防撞功能。解決了在測量過程中意外碰撞造成電感損壞的問題。
技術規格：
1．可測齒輪模數………………………………（0.4）0.8～6 mm
2．可測齒輪最大外徑………………………………………200 mm
3．上下頂尖距離………………………………………20～400 mm
4．測頭至下頂尖距離…………………………………15～260 mm
5．可測螺旋角范圍………………………………－45°～＋45°
6．可測齒輪最大重量………………………………………15 kg
7．儀器凈重 ………………………………………………900 kg
8．儀器毛重………………………………………………1100 kg
9．儀器主機尺寸（長×寬×高）…760 mm×760 mm×1750 mm
10．包裝外形尺寸：
主機箱（長×寬×高）…………1314 mm×890 mm×1900 mm
微機箱（長×寬×高）…………1310 mm×870 mm×1357 mm
基本配置：
測量主機.....................................1臺
微型計算機 ..................................1套
打印機 ......................................1臺
帶動器.......................................1套
標準芯軸.....................................2根
測頭(φ0.6,φ0.8,φ1,φ1.5,φ2,φ3)........各2個
漸開線樣板...................................1塊
螺旋線樣板...................................1塊
可選附件（價格另議）：
測頭(φ0.2,φ0.3,φ0.4,φ0.5)
