為了滿足對大尺寸，多型號齒輪的自動化倒角加工要求，設計一套基于機器人視覺的齒輪倒角檢測定位和加工系統。

      本論文主要研究?jī)?nèi)容有：提出一種高精密協同測量的方法，實現對齒輪輪廓的精準測量，解決了齒輪輪廓在視覺系統中的定位問題;

      為應對不同型號的齒輪加工，提出一種手眼協動的標定方法，標定出視覺系統和機器人系統的位置關系;

      推導出在實際齒輪倒角加工過程中偏心現象和端跳震蕩現象的誤差模型，在機器人坐標系中進行糾正，實現視覺引導機器人進行齒輪倒角自動化加工進程。

      根據實驗的數據表明，該系統的倒角加工精度優于0.3mm，滿足齒輪倒角行業的自動化生產要求，對傳統的齒輪倒角行業有著重要意義。

      倒角齒輪是傳統變速機構中最關鍵部件之一，齒輪在成型工藝中，齒輪的上下端面會形成許多毛刺，這些毛刺的存在會影響 后面的齒輪組倒角裝配工藝，直接影響著變速機構的傳動精度，傳統的齒輪倒角方式主要還是人工手持著角磨機對齒輪進行倒角，這樣的加工方式存在著很多弊端。

      比如生產效率低，危險性高，在加工過程中產生的噪音和有害氣體對人體的危害也比較大，因此在齒輪倒角的行業中，實現齒輪倒角自動化的需求越來越高。

      為了滿足齒輪倒角自動加工的需求，這里設計一套基于機器人視覺的齒輪倒角檢測定位和加工系統，利用視覺系統引導機器人進行自動倒角加工，對傳統的倒角加工行業有著重要的意義。

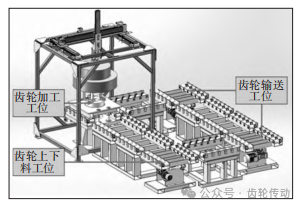

      總體系統組成：齒輪倒角檢測定位和加工系統的結構類型為四工位環形輸送系統，如圖3所示。四工位的環形輸送系統可以分為齒輪上料工位，2個齒輪輸送工位和齒輪加工工位。

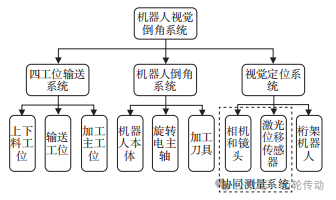

      本系統的總體系統組成可以分為四工位環形輸送系統，機器人倒角系統和視覺定位系統，如圖4所示。


      其中，機器人倒角系統可以分為機器人本體，旋轉電主軸和加工刀具，加工刀具固定在旋轉電主軸上，可以隨著不同的齒輪類型進行改變，視覺定位系統分為相機和鏡頭，激光位移傳感器和桁架機器人。

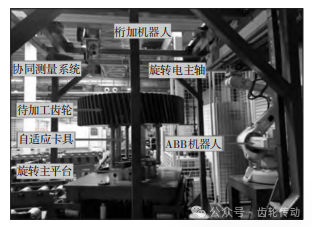

      其中相機，鏡頭和激光位移傳感器組成協同測量系統，協同測量系統固定在桁架機器人上，可以對待加工齒輪進行XYZ三個方向的立體測量，加工工位現場裝配圖，如圖5所示。

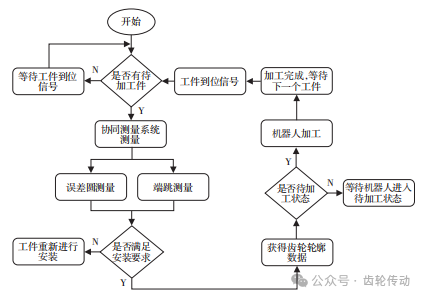

      加工工位運行流程圖：本系統的加工工位流程圖，如圖6所示。首先齒輪從輸送工位進行上料，加工工位判斷是否有待加工工件，沒有就等待工件到位信號，接收到工件到位信號后，協同測量系統會對齒輪工件進行誤差圓和端跳的測量。

      通過測量的數據判斷工件是否滿足安裝的要求，不滿足的工件需要重新進行安裝，滿足的條件下，控制系統獲得齒輪輪廓數據，再判斷機器人是否處于待加工狀態。

      等機器人進入待加工狀態后，機器人將進行加工，加工完成后，工件流出，等待下一工件，下一個工件上料后會再次觸發工件到位信號，如此循環這一流程實現視覺系統引導機器人加工的自動化進程。

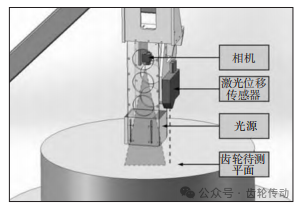

      協同測量系統的組成和工作原理：為了滿足對大尺寸，多型號的齒輪輪廓進行測量，采用一種協同測量的方法進行測量，協同測量系統由相機，激光位移傳感器和光源組成，如圖7所示。


      協同測量系統工作原理：相機和光源組成單目視覺系統，單目系統的成像方式是三角投影，可以將待測齒輪平面的信息轉化到像素坐標系中。

      這種測量方式的精度很高，弊端在于缺乏對深度信息的測量，此時添加一個激光位移傳感器可以實現和單目系統的協同測量，協同測量系統固定在桁架機器人上，就可以實現對大尺寸，多型號齒輪輪廓三維模型的高精度測量。

      齒輪邊緣輪廓提取：以M19Z35齒輪型號為例，對齒輪輪廓邊緣處理，首先對原始圖像采用高斯濾波器進行平滑處理，消除圖像的噪聲。

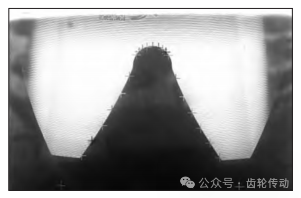

      然后利用Canny邊緣檢測算子，對圖像進行邊緣提取的處理，將檢測出的邊緣進行分割，獲得各段在像素坐標系下的齒輪輪廓坐標，邊緣輪廓提取效果圖，如圖8所示。



      手眼標定方法分為眼在手上和眼在手外，本次采用的方法是眼在手外，傳統的眼在手外的標定，相機是固定不動，本系統為了滿足多種型號齒輪的加工，借助著兩個機器人(桁架機器人和ABB機器人)，相機可以自由移動，實現相機和機器人在空間多個位置的協動標定。

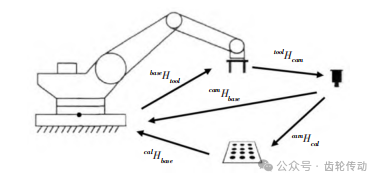

      以M19Z35齒輪型號為例，手眼標定就是標定相機坐標系和機器人坐標系的位置關系camHbase，手眼標定的工作原理模型，如圖9所示。


      基于視覺機器人手眼標定的閉環運算，得出下式：


      式中：camHcalZ—標定板坐標系相對于相機坐標系的位置;

      calHbase—基坐標系相對于標定板坐標系下的位置。

      采用的標定方法是九點標定法，選取9個特征點的坐標，分別建立在像素坐標系，標定板坐標系和機器人坐標系中，利用最小二乘法來求解它們之間的映射關系，標定出相機坐標系和機器人坐標系的位姿關系camHbase。

      九點標定法的操作步驟：

      (1)首先對相機進行內外參的標定，獲得相機的內參和外參， 標定結果，如表1、表2所示。

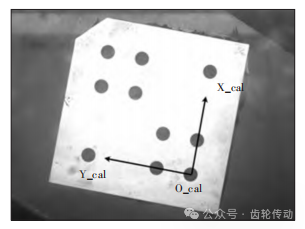

      (2)在特制的標定板上根據右手螺旋定則建立標定板坐標系，如圖10所示。選用特征圓孔的圓心作為特征點，獲得在標定板坐標系中9組特征點的坐標數據。


      (3)相機對特制標定板進行拍照，獲得在像素坐標系中9組特征點的坐標數據，兩組坐標數據一一映射，標定出相機坐標系和特制標定板坐標系的位置關系camHcal;

      (4)相機離開，持有機器人標定探針的末端執行器在對準標定板上面的孔位，利用高清設備使得探針邊緣和孔位邊緣完全重合，記錄當前9個點在機器坐標系中位置信息，如圖11、圖12所示。



      (5)利用上一步得到9組機器人的位置數據和標定板坐標系中9組特征點數據進行一一映射，得出機器人坐標系和特制標定板坐標系的位置關系calHbase;

      (6)再根據上式(1)，閉環矩陣相乘就可以得出相機坐標系和機器人的坐標系的位姿關系camHbase。

      標定結果，如表3所示。用歐拉角表示出相機和機器人的位置信息。

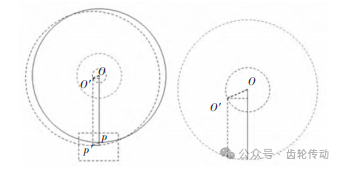

      偏心現象誤差模型推導：實際的齒輪倒角加工過程中，齒輪并不是理想的隨著齒輪中心進行轉動，而是存在齒輪中心和旋轉平臺中心不重合的現象，也就是偏心現象，偏心現象模型原理圖，如圖13所示。其中，O點表示旋轉平臺的中心，O’點表示實際齒輪中心的位置。


      齒輪偏心現象的糾正方法：以M19Z35齒輪型號為例，在齒輪輪廓的位置拍攝齒輪輪廓誤差圓的圖像，將齒輪旋轉一周，獲得一組誤差圓的圖像。

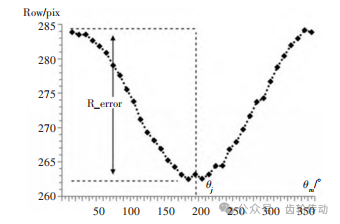

      誤差圓圖像的個數是齒輪的個數，取齒輪輪廓齒根圓的圓心坐標作為特征點，取像素坐標，將齒輪位置對應到當前旋轉平臺旋轉的角度，就可以獲得在像素坐標系下的誤差圓數據，曲線呈正弦分布，如圖14所示。


      通過圖中反應出來的數據可以得知，誤差圓數據中極值表示誤差圓的直徑R_error，計算時需要將像素值轉為實際測量值。

      根據誤差圓波谷所在的角度θj和當前旋轉平臺所處于的角度θm，就可以獲得當前齒輪處于偏心現象的哪一個位置，通過下式，就可以獲得實際齒輪中心在機器人坐標系下的位置。


      式中：cx_0，cy_0—初始的齒輪中心坐標;x，y—修正后的齒輪中心坐標。

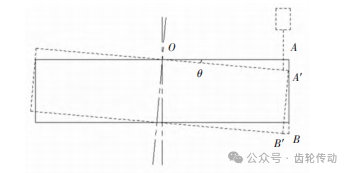

      端跳震蕩現象誤差模型推導：在實際的齒輪加工中，齒輪在旋轉過程中，齒輪也不是始終在同一水平面上進行轉動，也會出現端跳震蕩現象，端跳震蕩現象會對上下齒輪輪廓的坐標位置發生空間位置的偏移，端跳震蕩現象誤差模型，如圖15所示。

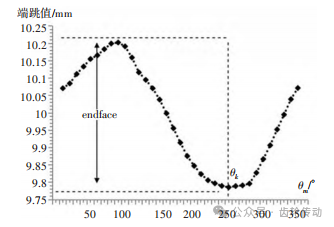

      齒輪端跳震蕩現象的糾正方法：在齒輪邊緣位置處進行點激光的端跳測量，獲得端跳數據，如圖16所示。

      上下端面在垂直方向的誤差可以直接通過端跳的實際差值進行補償，主要影響是下端面在水平方向上的差值。


      通過端跳震蕩現象的幾何模型可以得出下端面水平方向的最大偏差error_ max和端跳極值endface存在下式的一個比例關系：


      因?yàn)閳D15中ΔOAA’和ΔA’B’B呈相似三角形，從誤差圓數據中可以獲得端跳的極值endface，通過端跳數據中波谷所在的角度 θk和當前旋轉平臺所在的角度θm。

      就可以獲得當前齒輪處于端跳震蕩現象的哪一個位置，根據下式就可以獲得下端面在水平方向上的偏移量，實現對齒輪模型在機器人坐標系下的位置糾正。


      式中：x_0，y_0—初始的齒輪輪廓坐標;x，y—修正后的齒輪輪廓坐標。


      協同測量系統和手眼標定的精度分析：對高精度協同測量系統和手眼標定的精度進行驗證，驗證的方法是在視野中的任意位置放置特制的標定板，協同測量系統對特征點的位置進行測量，通過實驗測得特征點的距離和實際的距離驗證協同測量系統的測量精度;

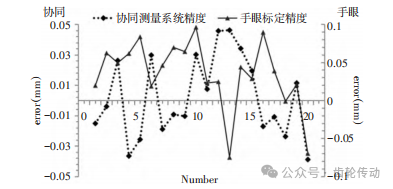

      再將特征點的位置轉換到機器人坐標系下，帶有標定探針的機器人進行探孔，通過實驗測量的特征點位置和實際特征點位置對比，驗證手眼標定的精度，各取20組數據，驗證精度，如圖17所示。

      從數據中可以得出的結論，高精密協同測量系統的測量精度優于0.1mm，手眼標定的精度優于0.2mm，滿足工況條件下的使用條件，對后續的齒輪倒角加工有著十分重要的意義。

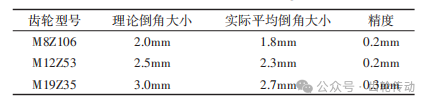

      齒輪倒角加工效果分析：驗證齒輪倒角加工效果是通過取3種不同型號齒輪進行加工，每種齒輪型號選定20組進行加工，將理論倒角大小和實際平均倒角大小進行對比驗證，獲得數據，如表4所示。

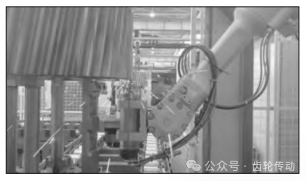

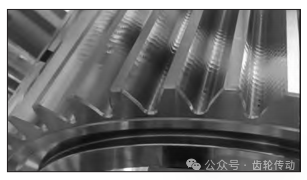

      通過表4的數據表明齒輪的實際加工效果的精度在0.3mm以內，滿足實際的生產工藝要求，現場加工圖和實際齒輪倒角效果，如圖18、圖19所示。


      (1)提出一種高精密協同測量的方法，實現對齒輪輪廓的精準測量，解決了齒輪輪廓在視覺系統中的定位問題;

      (2)為應對不同型號的齒輪加工，提出一種手眼協動的標定方法，標定出視覺系統和機器人系統的位置關系;

      (3)推導出在實際齒輪倒角加工過程中偏心現象和端跳震蕩現象的誤差模型，在機器人坐標系中進行糾正，實驗表明，加工精度可以達到0.3mm，滿足實際生產要求，對傳統的齒輪倒角行業有著重要意義。

      參考文獻：略。

      作者簡介：畢德學，(1969-)，男，山東濟南人，博士研究生，教授，碩士生導師，主要研究方向：機器人與機器視覺研究;
